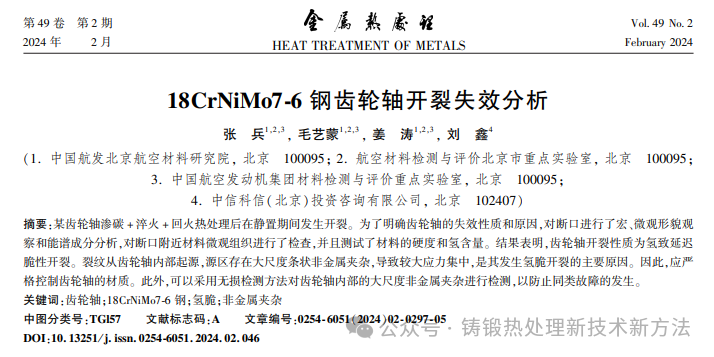

18CrNiMo7-6 钢齿轮轴开裂失效分析

作者:admin

发布时间:24-04-29

点击量:1196


材质为18CrNiMo7-6 钢的某齿轮轴经渗碳+淬火+回火热处理并放置5天后发生轴向开裂,齿轮轴加工工艺为:正火→回火→车削→渗碳→淬火→低温回火。为了明确齿轮轴的失效性质和原因,对齿轮轴断口进行了宏、微观形貌观察和能谱成分分析,对材料微观组织进行了检查,并且测试了材料的硬度和氢含量。在明确齿轮轴失效机理的基础上,提出了相应的预防措施。

试验材料及方法

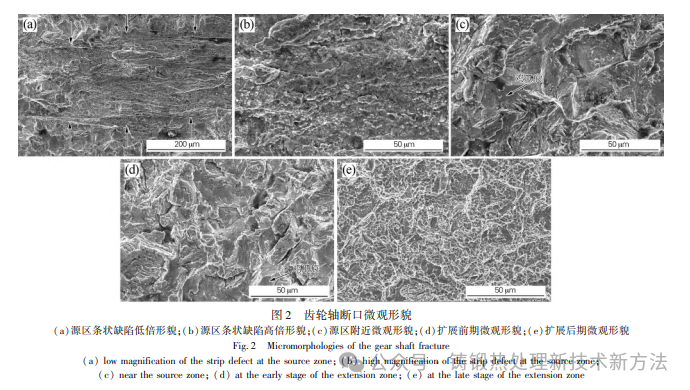

采用体式显微镜对齿轮轴断口宏观形貌进行分析,采用场发射扫描电镜对齿轮轴断口微观形貌进行分析;采用扫描电镜附带的能谱分析仪对齿轮轴断口进行微区成分分析;从齿轮轴齿部位置断口附近切取横截面试样,试样磨抛后采用显微维氏硬度计对表层进行维氏硬度测试,载荷砝码为500g从齿轮轴齿部位置断口附近切取横截面试样,经磨抛、腐蚀后在光学显微镜下观察表层和基体微观组织;分别从齿轮轴近表面和心部切取 ϕ5mm ×5mm 的圆柱试样,采用氧氮氢分析仪进行氢含量测试。





预防措施

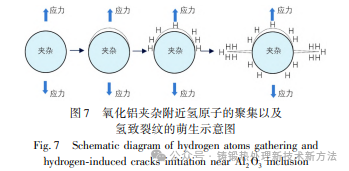

根据钢制零件氢脆失效的影响因素,通常从以下三方面考虑预防措施:①降低材料中的氢含量;②调整热处理工艺以适当降低材料的强度;③适当减小拉应力水平。齿轮轴基体氢含量较低,且齿轮轴基体硬度符合技术要求,因此可以从减小拉应力水平的角度来图7氧化铝夹杂附近氢原子的聚集以及氢致裂纹的萌生示意图。


齿轮轴内部存在大尺度条状氧化铝夹杂,导致较大应力集中,是其发生氢脆开裂的主要原因。因此,应严格控制齿轮轴的材质。此外,应对齿轮轴内部的大尺度非金属夹杂加强检测。由于裂纹源区的大尺度氧化铝夹杂是偶然存在的外来夹杂物,而非材料中数量较多且分布相对均匀的内生夹杂物,偶然存在的外来夹杂物通过常规的金相检查很难发现,可采用超声、涡流等无损检测方法进行检测。

结论和建议

1)齿轮轴开裂性质为氢致延迟脆性开裂。

2)齿轮轴内部基体存在大尺度条状氧化铝夹杂,导致较大应力集中,是其发生氢脆开裂的主要原因。

3)应严格控制齿轮轴的材质。此外,可以采用超声、涡流等无损检测方法对齿轮轴内部的大尺度非金属夹杂进行检测,以防止同类故障的发生。

来源:《铸锻热处理新技术新方法》,如涉及侵权,请联系删除!!!
